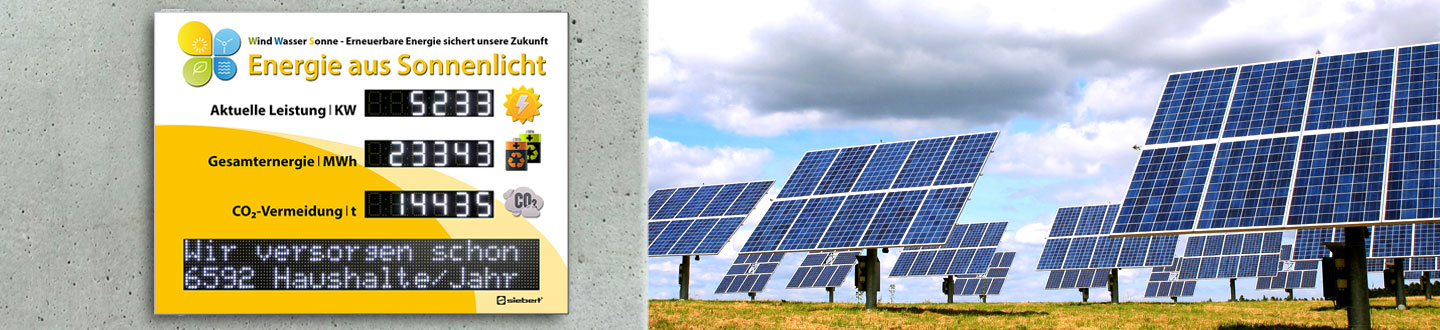

Digitalanzeigen mit integrierter Textanzeige

Die Serie XC490 bietet neben der Darstellung von Ertragsdaten die Möglichkeit, individuelle Informationen und Texte darzustellen. Ob in Laufschrift, blinkend, zweizeilig in 50 mm Zeichenhöhe oder einzeilig in 100 bzw. 120 mm Zeichenhöhe, können beliebige Texte mit verschiedenen Formatierungen dargestellt werden.

Integrierte Textanzeige

Die zusätzliche Textanzeige ermöglicht die Darstellung individueller Informationen und lenkt die Aufmerksamkeit auf die Anzeigetafel.

Robuste Gehäuse

Die Digitalanzeigen der Serie XC490 eignen sich für Aufstellungsorte im öffentlichen Bereich oder in rauer Umgebung. Die robusten Stahlblechgehäuse bieten einen weitgehenden Schutz gegen äussere Einwirkungen auf die Anzeige.

Design

ST1

ST1

ST2

ST2

ST3

ST3

Die oben abgebildeten Graphikmotive werden als Standard-Designs angeboten.

Verschiedene Graphikmotive

Auch lässt sich ein Logo des Investors, des Planers, der Sponsoren oder ein Foto des Gebäudes in die Graphik integrieren.
Individuell gestaltete Graphikmotive sind ebenfalls möglich. Hierfür steht Ihnen unser eigenes Designstudio zur Verfügung.

Beispiele


Beschriftungsvarianten

Sie können zwischen sechs verschiedenen Beschriftungsvarianten wählen.

Bez.

DE1

DE2

DE3

DE4

DE5

DE6

Zeile 1

Aktuelle Leistung in W

Aktuelle Leistung in kW

Aktuelle Leistung in W

Aktuelle Leistung in kW

Aktuelle Leistung in kW

Aktuelle Leistung in kW

Zeile 2

Gesamtenergie in kWh

Gesamtenergie in MWh

Tagesenergie in kWh

Tagesenergie in kWh

Gesamtenergie in kWh

Tagesenergie in kWh

Zeile 3

CO2-Vermeidung in kg

CO2-Vermeidung in t

Gesamtenergie in kWh

Gesamtenergie in MWh

CO2-Vermeidung in kg

Gesamtenergie in kWh



  • Typenschlüssel
  • LED-Anzeige
  • Zeichenhöhe - LED-Ziffern
  • LED-Textfenster
  • Zeichenhöhe - LED-Textfenster
  • LED-Farbe
  • Abmessungen (B x H x T)
  • Material

  • Betriebsspannung
  • Schutzart
  • Gewicht

  • XC490-SCW-N-04
  • 3 x 6 Ziffern
  • 55 mm
  • 2 x 20 Zeichen bei Schriftart Acala7
  • 50/100/120 mm umschaltbar
  • weiss
  • 1100 x 800 x 70 mm
  • Stahlblech lackiert,
    Front folienbeschichtet
  • 100...240V AC, 50...60Hz
  • IP54 (IP65)
  • ca. 36 kg

Werte in ( ) gelten für Geräte mit Option 'Ausstattungspaket für Outdoor-Anwendungen'

Datenschnittstellen

  • Impulseingang S0, Seriell RS485, USB-C
  • Ethernet
  • WLAN Bridge   Logo Wifi



  • XC490-xxx-x-04
  • XC490-xxx-x-05
  • XC490-xxx-x-xx-18x1

LED-Farben

  • rot
  • weiss



  • XC490-xxR-x-xx
  • XC490-xxW-x-xx

Optionen

  • Ausstattungspaket für Outdoor-Anwendung
  • WLAN Bridge System mit mehreren Empfängern
  • Individuelle Foliengestaltung



  • XC490-xxx-A-xx
  • XC490-xxx-x-xx-18xx
  • XC490-xxx-x-xx-S99xxx
