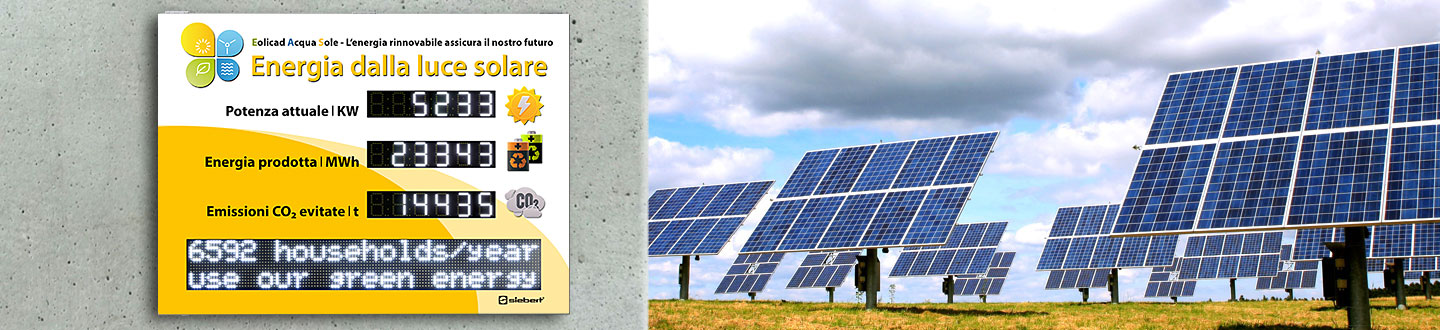

Serie XC490

Display con visualizzazione integrata di testo

Oltre a rappresentare i dati di rendimento, la serie XC490 offre anche la possibilità di mostrare informazioni e testi personalizzati. È possibile presentare qualsiasi testo in diverse formattazioni, dalla scritta scorrevole lampeggiante su due righe con altezza caratteri di 50 mm a quella su un’unica riga con altezza caratteri di 100 o 120 mm.

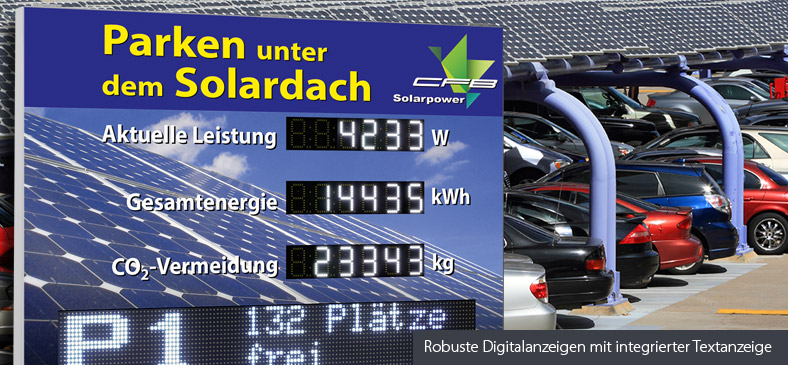

Visualizzazione integrata di testo

La visualizzazione integrata del testo consente di mostrare informazioni personalizzate attirando l’attenzione sui pannelli di visualizzazione.

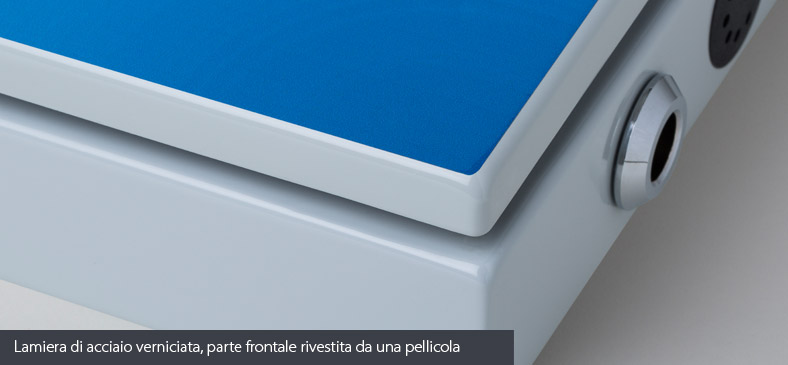

Custodie robuste

I display della serie XC490 sono adatti per l’ambiente esterno o ambienti ostili. Le robuste custodie in lamiera d’acciaio offrono ai dispositivi la massima protezione contro gli agenti esterni.

Design

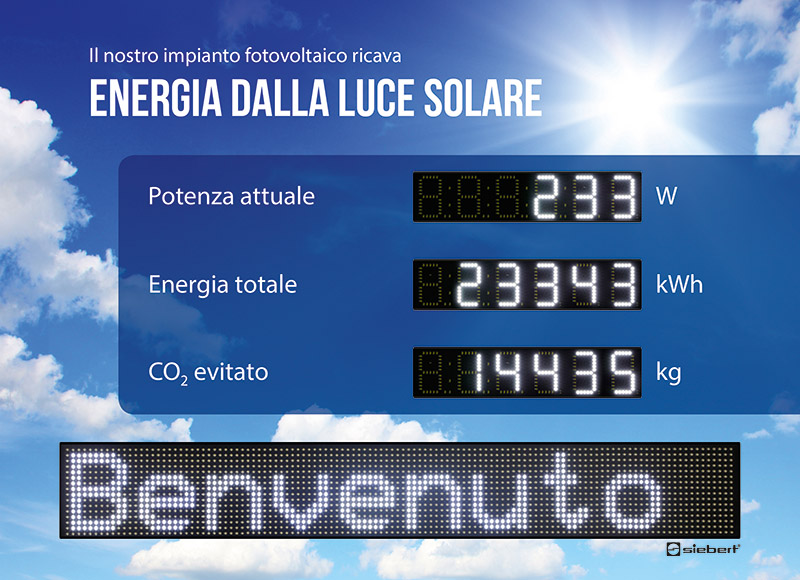

ST1

ST1

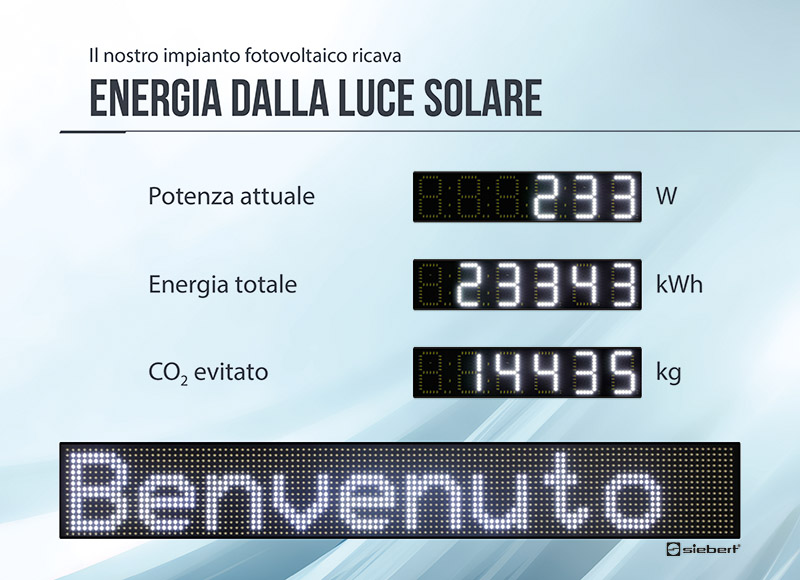

ST2

ST2

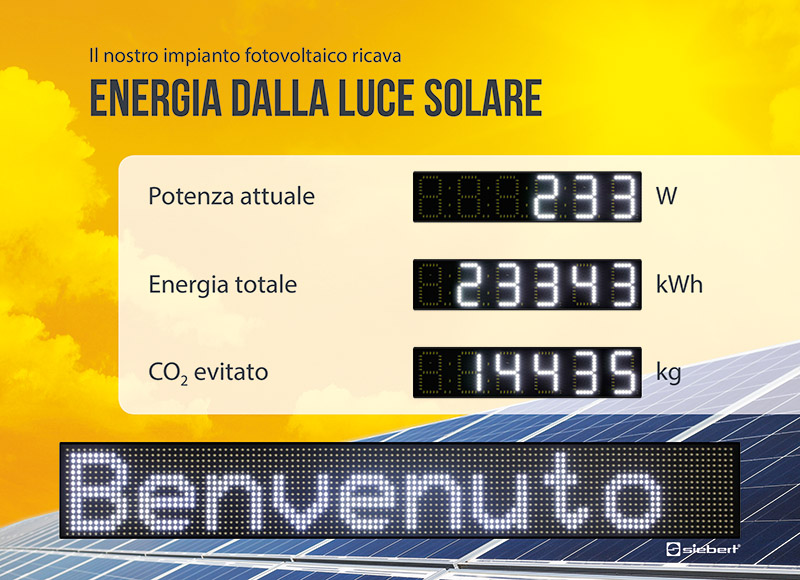

ST3

ST3

I motivi grafici a sinistra presentano un design standard.

Motivi grafici differenti

È tuttavia possibile inserire nella grafica il logo dell’investitore, del progettista, degli sponsor oppure una foto dell’edificio.
È anche possibile realizzare motivi grafici personalizzati. Il nostro studio di design è a vostra disposizione.

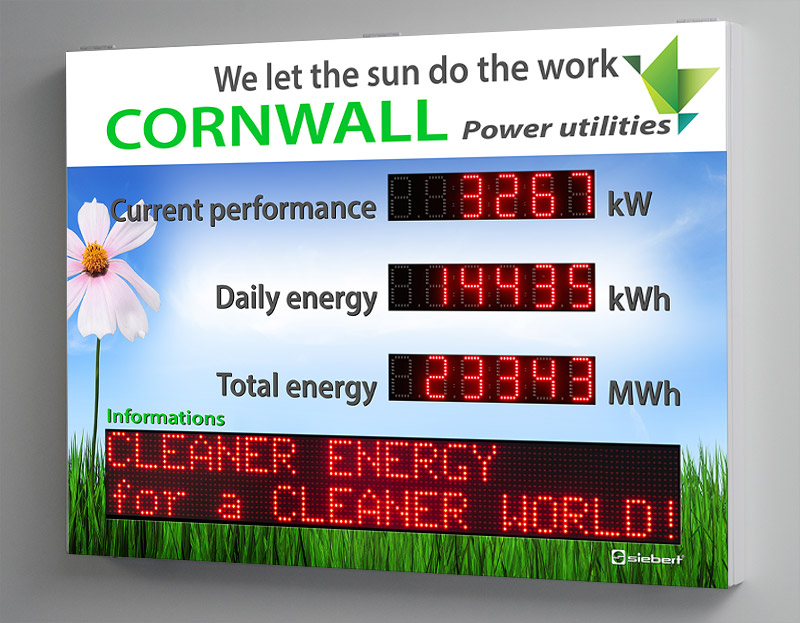

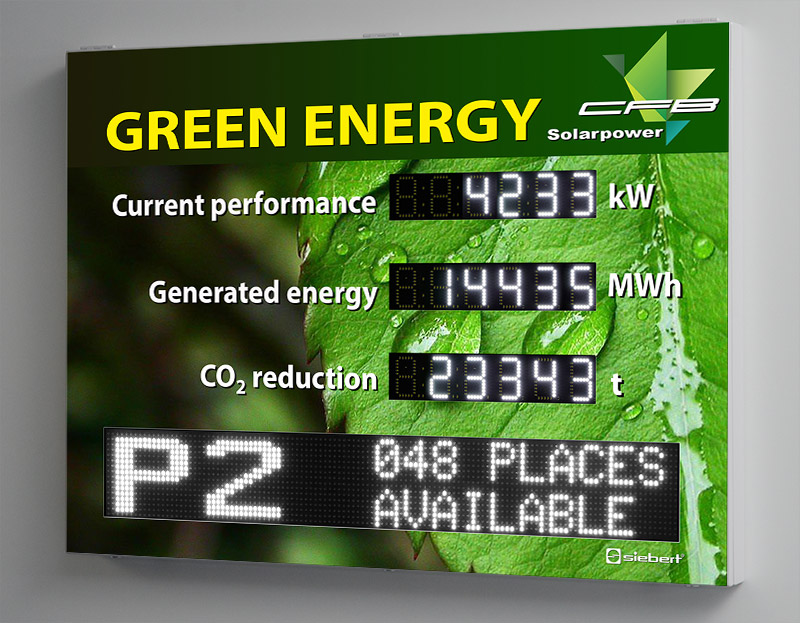

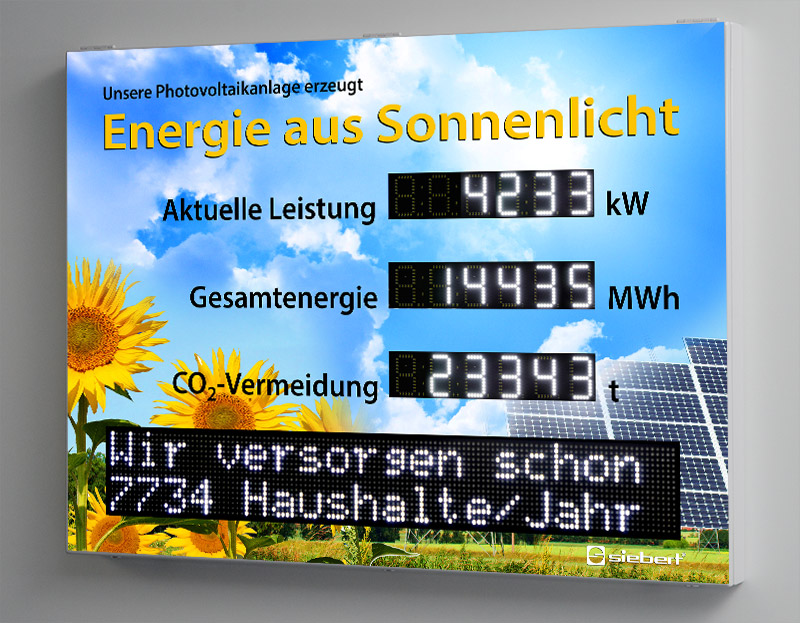

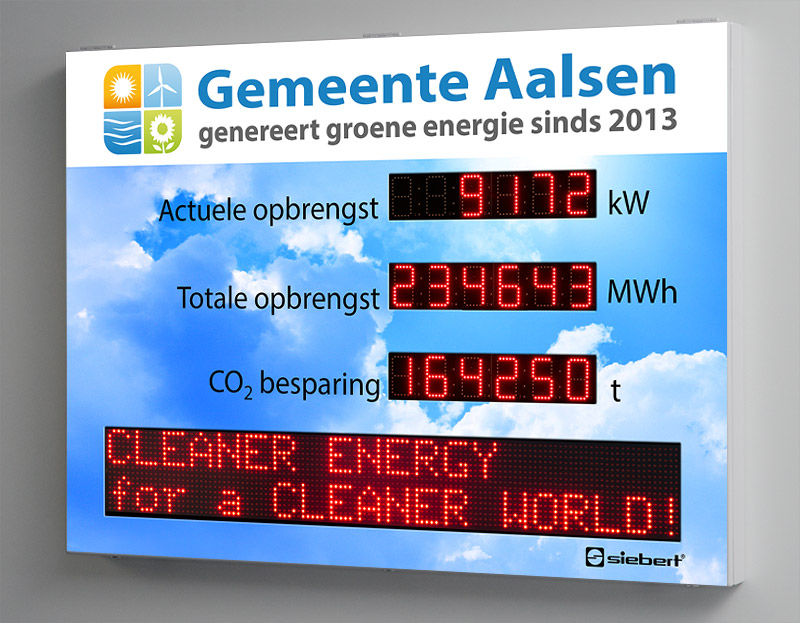

Esemplificazione


Varie tipologie di scritte

È possibile scegliere fra sei diverse tipologie di scritte.

Nome

IT1

IT2

IT3

IT4

IT5

IT6

Riga 1

Potenza attuale in W

Potenza attuale in kW

Potenza attuale in W

Potenza attuale in kW

Potenza attuale in kW

Potenza attuale in kW

Riga 2

Energia totale in kWh

Energia totale in MWh

Energia giornaliera in kWh

Energia giornaliera in kWh

Energia totale in kWh

Energia giornaliera in kWh

Riga 3

CO₂ evitato in kg

CO₂ evitato in t

Energia totale in kWh

Energia totale in MWh

CO₂ evitato in kg

Energia totale in kWh



  • Modello
  • Display a LED
  • Altezza dei caratteri del display a LED
  • Finestra di testo a LED

  • Altezza dei caratteri - finestra di testo a LED
  • Colore LED
  • Dimensioni L x A x P
  • Materiale


  • Tensione d‘alimentazione
  • Grado di protezione
  • Peso

  • XC490-SCW-N-04
  • 3 x 6 cifre
  • 55 mm
  • caratteri 2 x 20 con tipo di scrittura Acala7
  • 50/100/120 mm commutabile
  • Bianco
  • 1100 x 800 x 70 mm
  • Lamiera di acciaio verniciata,
    parte frontale rivestita da una pellicola
  • 100...240V AC, 50...60Hz
  • IP54 (IP65)
  • approx. 36 kg

I valori in ( ) sono validi per dispositivi con l’opzione 'pacchetto di dotazione per utilizzo in ambiente esterno'

Interfacce dati

  • Impulsi S0, Seriale RS485, USB-C
  • Ethernet
  • WLAN Bridge   Logo Wifi



  • XC490-xxx-x-04
  • XC490-xxx-x-05
  • XC490-xxx-x-xx-18x1

Colore LED

  • Rosso
  • Bianco



  • XC490-xxR-x-xx
  • XC490-xxW-x-xx

Opzioni

  • Pacchetto di dotazione per utilizzo in ambiente esterno
  • Sistema WLAN Bridge con più ricevitori
  • Personalizzazione dell‘adesivo



  • XC490-xxx-A-xx
  • XC490-xxx-x-xx-18xx
  • XC490-xxx-x-xx-S99xxx
