Serie XC410

Eleganz in Glas und Edelstahl

Die Geräte der Serie XC410 sind repräsentative Objekte mit klarer Designsprache. Glas und Edelstahl unterstreichen den hohen Anspruch. Die rahmenlose und flache Bauweise strahlt in Verbindung mit weissen LEDs eine besondere Eleganz aus.

Design

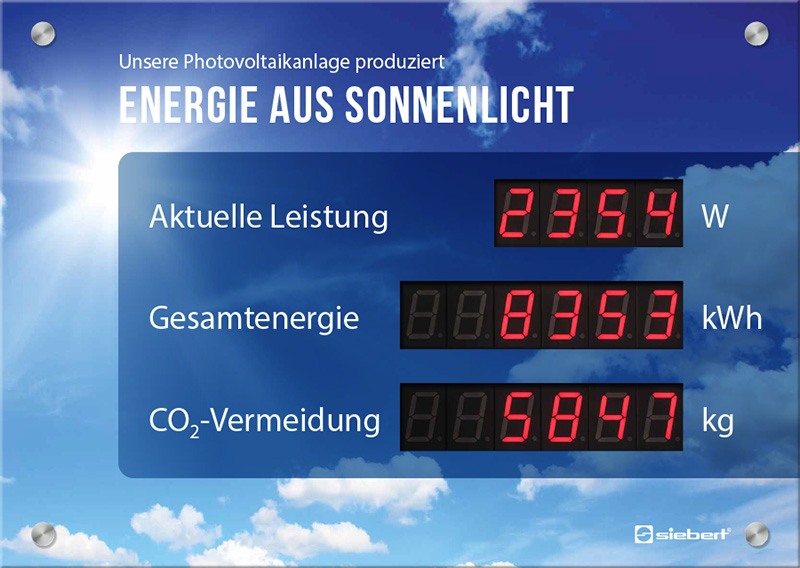

ST1

ST1

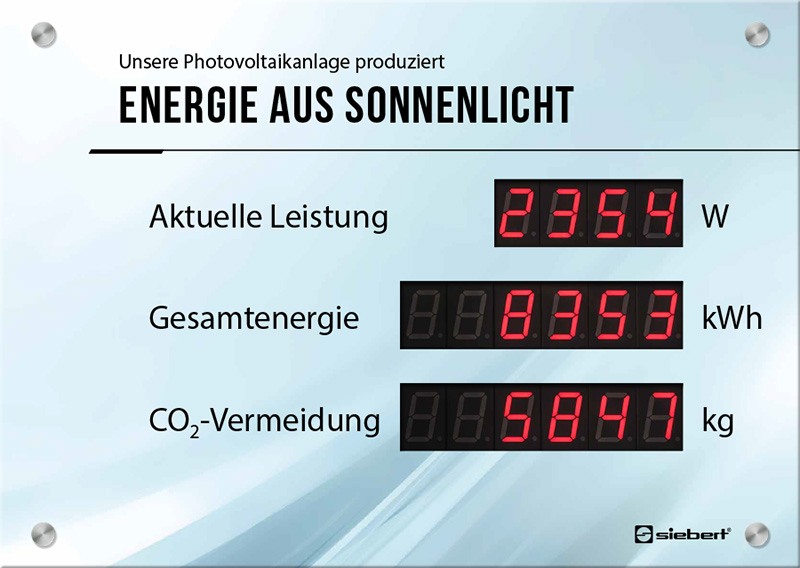

ST2

ST2

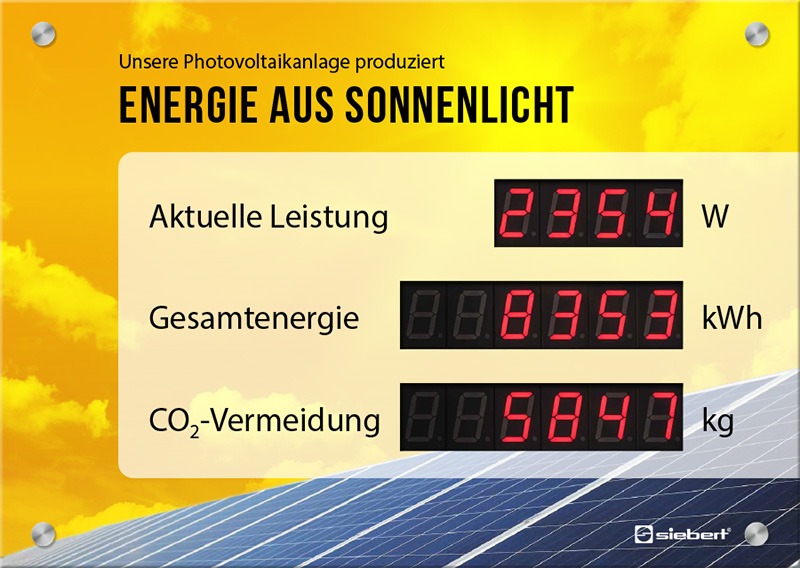

ST3

ST3

Die oben abgebildeten Graphikmotive werden als Standard-Designs angeboten.

Verschiedene Graphikmotive

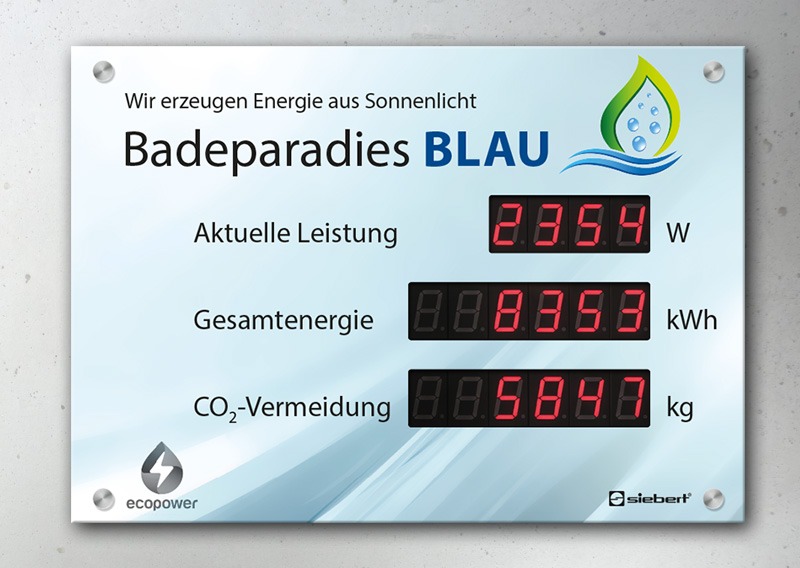

Auch lässt sich ein Logo des Investors, des Planers, der Sponsoren oder ein Foto des Gebäudes in die Graphik integrieren.
Individuell gestaltete Graphikmotive sind ebenfalls möglich. Hierfür steht Ihnen unser eigenes Designstudio zur Verfügung.

Beispiele



Beschriftungsvarianten

Sie können zwischen sechs verschiedenen Beschriftungsvarianten wählen.

Bez.

DE1

DE2

DE3

DE4

DE5

DE6

Zeile 1

Aktuelle Leistung in W

Aktuelle Leistung in kW

Aktuelle Leistung in W

Aktuelle Leistung in kW

Aktuelle Leistung in kW

Aktuelle Leistung in kW

Zeile 2

Gesamtenergie in kWh

Gesamtenergie in MWh

Tagesenergie in kWh

Tagesenergie in kWh

Gesamtenergie in kWh

Tagesenergie in kWh

Zeile 3

CO2-Vermeidung in kg

CO2-Vermeidung in t

Gesamtenergie in kWh

Gesamtenergie in MWh

CO2-Vermeidung in kg

Gesamtenergie in kWh



  • Typenschlüssel
  • LED-Anzeige Ziffernhöhe
  • LED-Farbe
  • Obere LED-Anzeige
  • Mittlere LED-Anzeige
  • Untere LED-Anzeige
  • Abmessungen (B x H x T)
  • Material
  •
  • Betriebsspannung
  • Leistungsaufnahme
  • Schutzart
  • Gewicht

  • XC410-SAR-N-03
  • 25 mm
  • rot
  • 4 Ziffern
  • 6 Ziffern
  • 6 Ziffern
  • 420 x 297 x 33 (41) mm
  • Glas/Edelstahl, Grundkörper Stahlblech lackiert
  • 100...240V AC, 50...60Hz
  • 25W max.
  • IP40
  • ca. 4 kg

Werte in ( ) gelten für Geräte mit Ethernet- oder WLAN-Schnittstelle.

Datenschnittstellen

  • Impulseingang S0, Seriell RS485, USB-C
  • Ethernet
  • WLAN Bridge   Logo Wifi



  • XC410-xxx-x-03
  • XC410-xxx-x-05
  • XC410-xxx-x-xx-18x1

LED-Farben

  • rot
  • weiss



  • XC410-xxR-x-xx
  • XC410-xxW-x-xx

Optionen

  • WLAN Bridge System mit mehreren Empfängern
  • Individuelle Foliengestaltung



  • XC410-xxx-N-xx-18xx
  • XC410-xxx-x-xx-S99xxx
