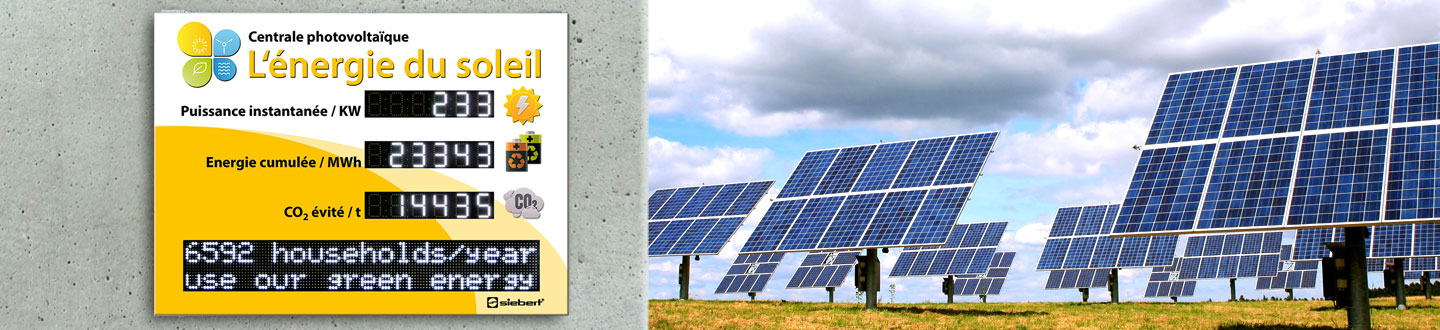

Série XC490

Panneaux avec afficheur de textes

La série XC490 permet non seulement d’afficher les données de production, mais aussi des informations et des textes personnalisés. Un texte quelconque peut être affiché dans différents formats, comme texte déroulant, clignotant, sur deux lignes avec une hauteur de caractères de 50 mm ou sur une seule ligne avec une hauteur de caractères de 100 ou 120 mm.

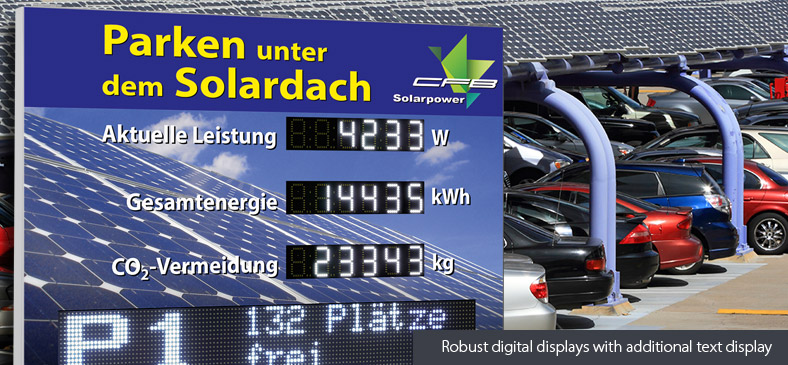

Affichage de texte intégré

L'affichage de texte supplémentaire permet la présentation des informations individuelles et oriente l'attention du passant sur le panneau.

Convient aux utilisations extérieures

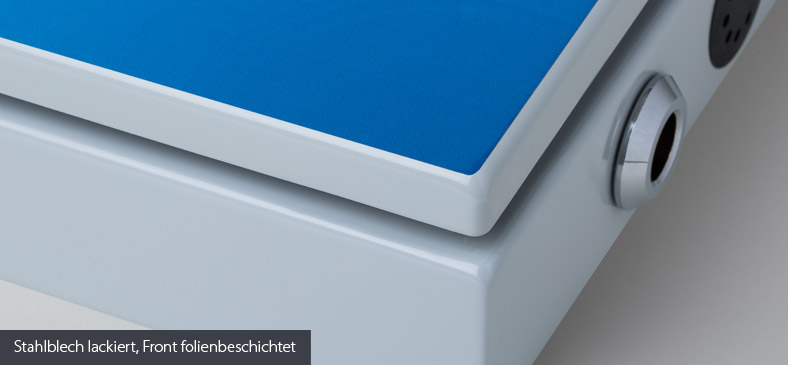

Les afficheurs de la série XC490 sont destinés à une utilisation dans les lieux publics ou dans un environnement rude. Le boîtier en tôle d'acier robuste protège efficacement l'afficheur contre les agressions extérieures

Design

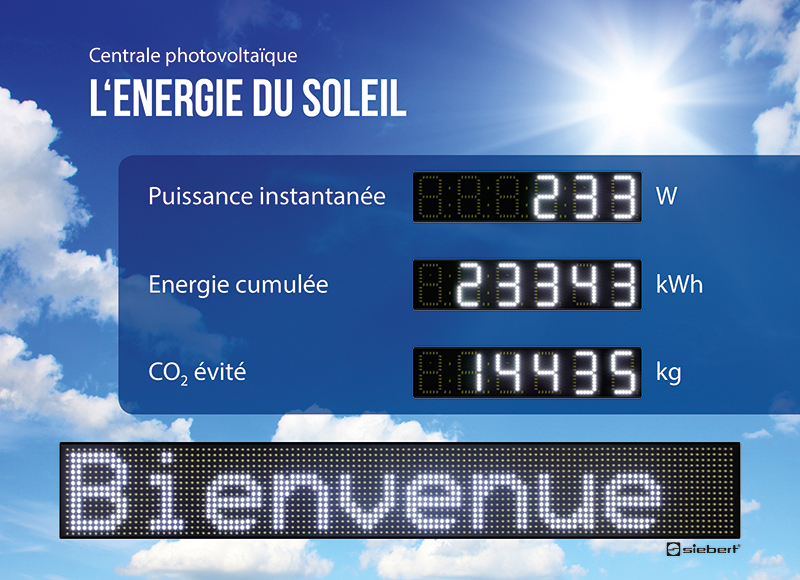

ST1

ST1

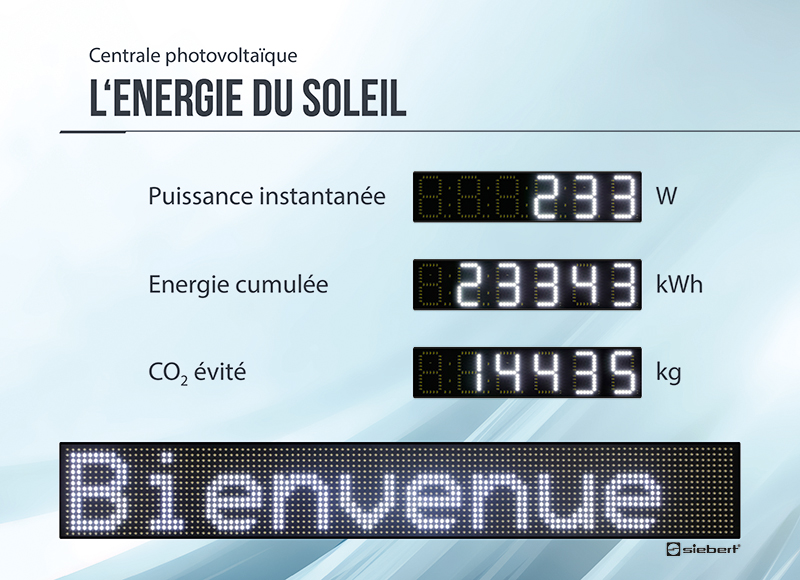

ST2

ST2

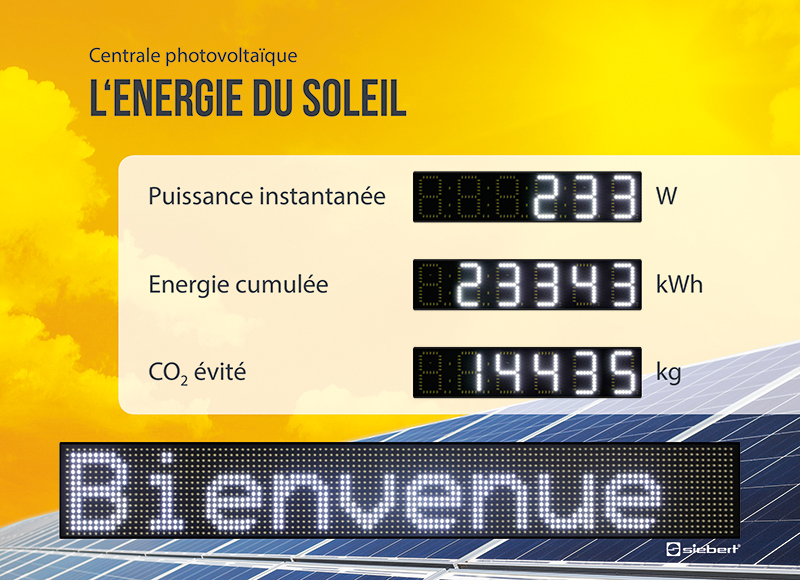

ST3

ST3

Les visuels représentés sont proposés comme versions standard.

Grand choix de visuels

Il est également possible d'intégrer le logo de l'investisseur, de l’intégrateur, des sponsors ou une photo du bâtiment dans le visuel.
La personnalisation des visuels est aussi proposée. Notre studio de design se charge volontiers de la conception individuelle.

Exemples


Choix des indices et des unités

Vous pouvez choisir entre six variantes pour les indices et les unités

Ind.

FR1

FR2

FR3

FR4

FR5

FR6

Ligne 1

Puissance instantanée - W

Puissance instantanée - kW

Puissance instantanée - W

Puissance instantanée - kW

Puissance instantanée - kW

Puissance instantanée - kW

Ligne 2

Energie cumulée - kWh

Energie cumulée - MWh

Production journalière - kWh

Production journalière - kWh

Energie cumulée - kWh

Production journalière - kWh

Ligne 3

CO₂ évité - kg

CO₂ évité - t

Energie cumulée - kWh

Energie cumulée - MWh

CO₂ évité - kg

Energie cumulée - kWh



  • Référence
  • Affichage
  • Hauteur des chiffres LED
  • Fenêtre de texte à LED
  • Hauteur des caractères - Fenêtre de texte
  • Couleur des LED
  • Dimensions L x H x P
  • Matériaux

  • Alimentation
  • Indice de protection
  • Poids

  • XC490-SCW-N-04
  • 3 x 6 Digits
  • 55 mm
  • 2 x 20 caractères
  • 50/100/120 mm connectable
  • blanches
  • 1100 x 800 x 70 mm
  • Boîtier en tôle d‘acier, laquée;
    face avant revêtu d‘un film plastique
  • 100...240V AC, 50...60Hz
  • IP54 (IP65)
  • environ 36 kg

Les valeurs entre ( ) sont valables pour les utilisations extérieures.

Interfaces de données

  • S0 impulsions, Série RS485, USB-C
  • Ethernet
  • WLAN Bridge   Logo Wifi



  • XC490-xxx-x-04
  • XC490-xxx-x-05
  • XC490-xxx-x-xx-18x1

Couleur LED

  • rouges
  • blanches



  • XC490-xxR-x-xx
  • XC490-xxW-x-xx

Options

  • Equipement pour utilisations extérieures
  • WLAN Bridge avec plusieurs récepteurs
  • Visuel personnalisé



  • XC490-xxx-A-xx
  • XC490-xxx-x-xx-18xx
  • XC490-xxx-x-xx-S99xxx
